سیستم VRF چیست؟ راهنمای جامع عملکرد، انواع، مزایا، معایب و قیمت سیستم VRF

سیستم VRF یکی از پیشرفته‌ترین فناوری‌های تهویه مطبوع ساختمان است که با استفاده از جریان متغیر مبرد، امکان تأمین سرمایش و گرمایش فضاهای مختلف را فراهم می‌کند. این فناوری به دلیل کنترل هوشمند دما، انعطاف‌پذیری در طراحی، استفاده از کمپرسورهای دور متغیر و قابلیت مدیریت چندین یونیت داخلی، در ساختمان‌های اداری، هتل‌ها، مجتمع‌های تجاری و پروژه‌های مسکونی بزرگ کاربرد گسترده‌ای دارد.

اما سیستم VRF چیست و چگونه کار می‌کند؟ چه تفاوتی با کولر گازی معمولی، مولتی اسپلیت و چیلر دارد؟ آیا مصرف برق VRF کمتر است و کدام نوع سیستم برای شرایط آب‌وهوایی ایران مناسب‌تر خواهد بود؟

در این راهنمای جامع از کولرباما، تمامی این پرسش‌ها را بررسی می‌کنیم و با مهم‌ترین نکات انتخاب، خرید، طراحی و نصب سیستم‌های VRF آشنا می‌شویم.

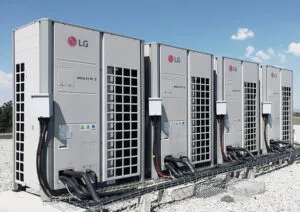

تصویر ۱: یونیت‌های خارجی سیستم VRF برای تأمین سرمایش و گرمایش ساختمان.

سیستم VRF چیست؟

VRF مخفف عبارت Variable Refrigerant Flow به معنای «جریان متغیر مبرد» است. در این سیستم، مقدار مبرد در گردش متناسب با نیاز سرمایشی یا گرمایشی بخش‌های مختلف ساختمان تنظیم می‌شود.

در سیستم‌های تهویه مطبوع معمولی با ظرفیت ثابت، کمپرسور غالباً به‌صورت روشن و خاموش کار می‌کند. اما در بسیاری از سیستم‌های VRF، کمپرسورهای اینورتر و کنترلرهای پیشرفته می‌توانند ظرفیت دستگاه را متناسب با نیاز واقعی ساختمان تنظیم کنند.

برای مثال، در یک ساختمان اداری با ۲۰ اتاق، ممکن است تعدادی از اتاق‌ها به سرمایش زیاد، برخی به سرمایش محدود و تعدادی نیز به هیچ‌گونه سرمایشی نیاز نداشته باشند. سیستم VRF می‌تواند جریان مبرد و ظرفیت موردنیاز یونیت‌های داخلی را متناسب با این شرایط مدیریت کند.

نتیجه این فناوری، کنترل دقیق‌تر دما، کاهش اتلاف انرژی در شرایط مناسب و افزایش انعطاف‌پذیری سیستم تهویه مطبوع است.

تاریخچه سیستم VRF و تفاوت VRF با VRV

شرکت ژاپنی دایکین (Daikin) در سال ۱۹۸۲ فناوری جریان متغیر مبرد را با نام تجاری VRV معرفی کرد.

VRV مخفف عبارت Variable Refrigerant Volume بوده و علامت تجاری شرکت دایکین محسوب می‌شود. سایر تولیدکنندگان عموماً از عبارت عمومی VRF استفاده می‌کنند.

بنابراین، تفاوت اصلی VRF و VRV در نام‌گذاری است و هر دو به فناوری کنترل جریان مبرد در سیستم‌های تهویه مطبوع چندیونیتی اشاره دارند.

سیستم VRF چگونه کار می‌کند؟

اساس عملکرد VRF مشابه سیکل تبرید تراکمی است که در کولر گازی و اسپلیت استفاده می‌شود.

تفاوت اصلی در این است که سیستم VRF به کمک کنترل هوشمند ظرفیت، شبکه لوله‌کشی مشترک و تجهیزات الکترونیکی، امکان اتصال چندین یونیت داخلی را به یک مجموعه یونیت خارجی فراهم می‌کند.



تصویر ۲: نحوه اتصال یونیت خارجی VRF به پنل‌های داخلی از طریق شبکه لوله‌کشی مبرد.

مراحل عملکرد سیستم VRF

۱. متراکم شدن مبرد

کمپرسور موجود در یونیت خارجی، بخار مبرد را فشرده می‌کند و موجب افزایش فشار و دمای آن می‌شود.

۲. انتقال مبرد به مدار

مبرد از طریق شبکه لوله‌های مسی و تجهیزات کنترلی در سیستم گردش می‌کند.

۳. تنظیم جریان مبرد

شیرهای انبساط الکترونیکی، حسگرها و کنترلرهای دستگاه، مقدار مبرد موردنیاز یونیت‌های داخلی را مدیریت می‌کنند.

۴. تبادل حرارت در یونیت داخلی

در حالت سرمایش، یونیت داخلی گرمای هوای اتاق را جذب می‌کند. در حالت گرمایش، سیکل تبرید معکوس شده و گرما به محیط داخلی انتقال می‌یابد.

۵. کنترل ظرفیت کمپرسور

سیستم کنترلی با توجه به مجموع نیاز ساختمان، سرعت کمپرسور و ظرفیت عملیاتی را تنظیم می‌کند.

به این ترتیب، دستگاه می‌تواند به‌جای فعالیت مداوم با حداکثر توان، در ظرفیت‌های متناسب با بار ساختمان کار کند.

اجزای اصلی سیستم VRF

برای شناخت بهتر عملکرد سیستم تهویه VRF باید با تجهیزات تشکیل‌دهنده آن آشنا شویم.

یونیت خارجی VRF

یونیت خارجی مهم‌ترین بخش مجموعه است و بسته به نوع دستگاه شامل کمپرسور، مبدل حرارتی، فن، حسگرها و بردهای کنترلی می‌شود.

در پروژه‌های بزرگ، چند ماژول خارجی ممکن است در کنار یکدیگر نصب شوند.

یونیت‌های داخلی VRF

یونیت‌های داخلی وظیفه سرمایش یا گرمایش هوای هر فضا را بر عهده دارند. این تجهیزات در مدل‌های مختلف دیواری، کاستی، کانالی، سقفی و ایستاده عرضه می‌شوند.

کمپرسور اینورتر

کمپرسور دور متغیر یکی از اصلی‌ترین تجهیزات کنترل ظرفیت در سیستم VRF محسوب می‌شود و امکان هماهنگی توان دستگاه با نیاز سرمایشی و گرمایشی را فراهم می‌کند.

شیر انبساط الکترونیکی

شیر EEV با کنترل دقیق جریان مبرد در مبدل حرارتی، به تنظیم ظرفیت و پایداری عملکرد یونیت‌های داخلی کمک می‌کند.

لوله‌های مسی و تجهیزات انشعاب

شبکه لوله‌کشی مسی، مبرد را میان یونیت‌های داخلی و خارجی منتقل می‌کند. قطر، طول مسیر و اختلاف ارتفاع لوله‌ها باید بر اساس مشخصات فنی سازنده تعیین شود.

سیستم کنترل مرکزی

کنترلرهای مرکزی می‌توانند امکاناتی مانند تنظیم دمای اتاق‌ها، برنامه‌ریزی ساعات فعالیت، عیب‌یابی و اتصال به سیستم مدیریت ساختمان یا BMS را فراهم کنند.

قطعات جانبی

متناسب با نوع و طراحی سیستم، قطعات دیگری مانند جداکننده روغن، آکومولاتور، تجهیزات سابکولینگ، شیرهای کنترلی، حسگرهای فشار و ماژول‌های بازیافت حرارت نیز استفاده می‌شوند.

انواع سیستم VRF از نظر سرمایش و گرمایش

سیستم‌های VRF بر اساس نوع عملکرد به سه گروه اصلی تقسیم می‌شوند.

۱. سیستم VRF فقط سرمایشی

این دستگاه برای تأمین سرمایش ساختمان طراحی شده است و می‌تواند در پروژه‌هایی استفاده شود که سیستم گرمایش مستقلی دارند.

۲. سیستم VRF هیت پمپ (Heat Pump)

این نوع سیستم امکان سرمایش در تابستان و گرمایش در زمستان را فراهم می‌کند.

در مدل‌های متداول هیت پمپ، یونیت‌های داخلی متصل به یک مدار مشترک نمی‌توانند به‌صورت هم‌زمان در حالت‌های سرمایش و گرمایش مستقل فعالیت کنند.

به‌عبارت دیگر، سیستم می‌تواند در دو فصل کاربرد داشته باشد، اما حالت کلی عملکرد مدار مشترک باید با نیاز غالب ساختمان هماهنگ شود.

۳. سیستم VRF بازیافت حرارت (Heat Recovery)

این مدل برای ساختمان‌هایی طراحی شده است که ممکن است بخش‌های مختلف آن‌ها به‌صورت هم‌زمان به سرمایش و گرمایش احتیاج داشته باشند.



تصویر ۳: عملکرد سیستم VRF بازیافت حرارت و توزیع سرمایش و گرمایش در زون‌های مختلف.

در این فناوری، بخشی از گرمای جذب‌شده از فضاهایی که نیازمند سرمایش هستند، می‌تواند برای گرم‌کردن فضاهای دیگر استفاده شود.

برای مثال، در یک هتل ممکن است اتاق‌های جنوبی به سرمایش نیاز داشته باشند، درحالی‌که اتاق‌های شمالی به گرمایش احتیاج دارند.

سیستم Heat Recovery می‌تواند هر دو نیاز را در یک زمان مدیریت کند.

این ویژگی برای هتل‌ها، بیمارستان‌ها، مراکز تجاری و ساختمان‌های اداری چندمنظوره بسیار کاربردی است.

انواع سیستم VRF از نظر انرژی مصرفی

سیستم VRF برقی (EHP)

در سیستم Electric Heat Pump، کمپرسور توسط الکتروموتور راه‌اندازی می‌شود.

بسته به ظرفیت و مدل، تغذیه دستگاه ممکن است تک‌فاز یا سه‌فاز باشد. مدل‌های بزرگ تجاری غالباً به برق سه‌فاز نیاز دارند.

سیستم VRF گازسوز (GHP)

در سیستم Gas Heat Pump، یک موتور احتراق داخلی گازسوز نیروی لازم برای حرکت کمپرسور را فراهم می‌کند.

این فناوری ممکن است در پروژه‌هایی که محدودیت ظرفیت برق دارند یا شرایط تعرفه انرژی برای مصرف گاز مناسب‌تر است، مورد بررسی قرار گیرد.

البته سیستم GHP نیز به برق برای بخش‌هایی از کنترل و تجهیزات جانبی نیاز دارد و هزینه نگهداری موتور احتراقی باید در محاسبات اقتصادی لحاظ شود.

انواع یونیت داخلی سیستم VRF

یکی از مزایای سیستم VRF، تنوع مدل‌های پنل داخلی است. این ویژگی به طراحان کمک می‌کند دستگاه مناسب هر فضا را متناسب با معماری و نیاز سرمایشی یا گرمایشی انتخاب کنند.



تصویر ۴: انواع یونیت‌های داخلی قابل استفاده در سیستم VRF.

پنل دیواری VRF

این مدل از نظر ظاهر به کولر گازی دیواری شباهت دارد و برای اتاق‌های مستقل، فضاهای اداری و بخش‌های کوچک ساختمان مناسب است.

پنل کاستی سقفی VRF

پنل‌های کاستی معمولاً داخل سقف کاذب نصب می‌شوند و بسته به مدل، هوا را از یک یا چند جهت در محیط توزیع می‌کنند.

این مدل برای فروشگاه‌ها، دفاتر اداری، سالن‌های پذیرایی و فضاهای تجاری کاربرد دارد.

پنل کانالی VRF

یونیت کانالی داخل سقف کاذب قرار می‌گیرد و هوای تهویه‌شده را از طریق کانال‌ها و دریچه‌ها به محیط منتقل می‌کند.

این مدل در پروژه‌هایی که پنهان‌بودن تجهیزات اهمیت دارد، انتخاب مناسبی است.

پنل سقفی زمینی VRF

این نوع یونیت انعطاف بیشتری در جانمایی دارد و برای فضاهایی که امکان استفاده از سقف کاذب مناسب وجود ندارد، قابل بررسی است.

پنل ایستاده VRF

مدل‌های ایستاده برای برخی فضاهای تجاری یا محیط‌هایی با نیاز سرمایشی ویژه قابل استفاده هستند.



تصویر ۵: نمونه مدل‌های مختلف یونیت داخلی مورد استفاده در سیستم‌های VRF.

مهم‌ترین مزایای سیستم VRF

کنترل مستقل دمای اتاق‌ها

هر یونیت داخلی می‌تواند تنظیمات دمایی مخصوص به خود را داشته باشد. این ویژگی برای ساختمان‌هایی با تعداد زیادی اتاق یا بخش‌های مستقل اهمیت زیادی دارد.

بهره‌وری انرژی در بارهای متغیر

در بسیاری از ساعات روز، تمام بخش‌های ساختمان به حداکثر ظرفیت دستگاه نیاز ندارند. کنترل ظرفیت متغیر می‌تواند مصرف انرژی را در این شرایط بهینه کند.

کاهش تعداد تجهیزات خارجی

به‌جای استفاده از تعداد زیادی مجموعه اسپلیت مستقل، می‌توان چندین فضای داخلی را با یک شبکه مشترک VRF مدیریت کرد.

مدیریت هوشمند ساختمان

برخی سیستم‌های VRF به کنترلرهای پیشرفته، زمان‌بندی عملکرد، مدیریت خطا و سیستم BMS متصل می‌شوند.

انعطاف در طراحی معماری

وجود پنل‌های داخلی متنوع و قابلیت طراحی لوله‌کشی متناسب با پروژه، دست طراح را برای انتخاب تجهیزات بازتر می‌کند.

عملکرد کم‌صدا

بسیاری از یونیت‌های داخلی VRF برای محیط‌های اداری، هتل‌ها و فضاهای حساس به صدا طراحی شده‌اند؛ هرچند میزان صدای واقعی به مدل و شرایط نصب وابسته است.

سرمایش و گرمایش هم‌زمان

در سیستم‌های مجهز به بازیافت حرارت، امکان تأمین سرمایش و گرمایش هم‌زمان بخش‌های مختلف ساختمان وجود دارد.

کاهش نیاز به تجهیزات توزیع آب سرد

در VRFهای متداول، مبرد مستقیماً به یونیت‌های داخلی منتقل می‌شود؛ بنابراین به شبکه توزیع آب سرد مشابه سیستم‌های چیلر و فن‌کویل نیاز نیست.

معایب سیستم VRF چیست؟

در کنار مزایا، بررسی محدودیت‌های سیستم نیز برای انتخاب صحیح ضروری است.

هزینه اولیه بالا: خرید تجهیزات VRF و اجرای تخصصی آن ممکن است نسبت به روش‌های ساده‌تر سرمایش و گرمایش هزینه بیشتری داشته باشد.

تعمیرات تخصصی: عیب‌یابی بردها، کمپرسورها، تجهیزات کنترلی و مدار مبرد نیازمند نیروهای متخصص است.

حساسیت طراحی: خطا در انتخاب ظرفیت، طول لوله‌کشی، اجرای اتصالات یا شارژ مبرد ممکن است عملکرد سیستم را مختل کند.

محدودیت ارتفاع و مسیر لوله‌کشی: هر مدل دارای محدودیت‌های مشخصی برای طول مجاز لوله و اختلاف ارتفاع است. استفاده از VRF در برج‌ها امکان‌پذیر است، اما باید با طراحی دقیق انجام شود.

احتمال نشتی مبرد: ایمنی شبکه مبرد، به‌ویژه در اتاق‌های کوچک یا پروژه‌هایی با تعداد زیاد یونیت داخلی، اهمیت زیادی دارد.

نیاز به سیستم هوای تازه: VRF لزوماً تأمین‌کننده هوای تازه موردنیاز ساختمان نیست و در بسیاری از پروژه‌ها به سیستم تهویه هوای تازه جداگانه نیاز است.

تفاوت سیستم VRF با چیلر چیست؟

چیلر و VRF هر دو می‌توانند برای سرمایش بخش‌های مختلف یک ساختمان استفاده شوند؛ اما روش انتقال انرژی و تجهیزات آن‌ها متفاوت است.



تصویر ۶: مقایسه ساختار مدار سرمایشی چیلر و سیستم VRF.

در سیستم چیلر متداول، آب توسط دستگاه سرد شده و از طریق لوله‌کشی به فن‌کویل‌ها یا هواسازها ارسال می‌شود.

اما در سیستم VRF، مبرد به‌صورت مستقیم میان یونیت‌های خارجی و داخلی گردش می‌کند.

ویژگی	سیستم VRF	سیستم چیلر
سیال انتقال سرمایش به فضای داخلی	مبرد	معمولاً آب سرد
تجهیزات داخلی	یونیت DX	فن‌کویل یا هواساز
کنترل مستقل دما	دارد	با کنترل مناسب زون‌ها
نوع لوله‌کشی اصلی	لوله مسی مبرد	لوله آب
مدیریت ظرفیت	کنترل متغیر کمپرسور و مبرد	بسته به فناوری چیلر
نیاز به تعمیرکار متخصص	دارد	دارد
کاربرد	پروژه‌های چندزون و ساختمان‌های مختلف	ساختمان‌های متوسط تا بسیار بزرگ

VRF بهتر است یا چیلر؟

پاسخ به این سؤال به شرایط پروژه بستگی دارد.

اگر ساختمان دارای اتاق‌های متعدد با ساعات بهره‌برداری متفاوت باشد، VRF ممکن است انتخاب مناسبی باشد.

در مقابل، در بعضی پروژه‌های بسیار بزرگ، ساختمان‌های درمانی یا مراکزی که به سیستم‌های هوارسانی و سرمایشی خاص نیاز دارند، چیلر می‌تواند مزایای بیشتری ارائه دهد.

انتخاب نهایی باید بر اساس بار حرارتی، مصرف انرژی سالانه، هزینه اجرای اولیه و هزینه نگهداری در طول عمر پروژه انجام شود.

تفاوت VRF با مولتی اسپلیت و کولر گازی معمولی

در کولر گازی اسپلیت معمولی، یک یونیت خارجی غالباً به یک یونیت داخلی متصل می‌شود.

در سیستم مولتی اسپلیت، چند یونیت داخلی می‌توانند از یک یونیت خارجی استفاده کنند.

اما سیستم VRF معمولاً قابلیت‌های بیشتری برای کنترل ظرفیت، تعداد و تنوع یونیت‌های داخلی، طول مسیر لوله‌کشی و مدیریت مرکزی ارائه می‌دهد.

به همین دلیل، در پروژه‌هایی که تعداد زیادی فضای مستقل وجود دارد، VRF می‌تواند نسبت به نصب مجموعه‌های متعدد اسپلیت ساده‌تر از نظر مدیریت و کنترل باشد.

برای ساختمان‌هایی با تعداد محدود اتاق، خرید کولر گازی و اسپلیت معمولی همچنان ممکن است اقتصادی‌تر باشد.

مصرف برق سیستم VRF چقدر است؟

مصرف انرژی VRF یکی از مهم‌ترین موضوعات در زمان انتخاب این تجهیزات است.

برخلاف تصور رایج، نمی‌توان برای تمام سیستم‌های VRF یک میزان مصرف برق ثابت در نظر گرفت.

مصرف واقعی دستگاه به عوامل زیر بستگی دارد:

• ظرفیت سرمایشی و گرمایشی موردنیاز ساختمان

• شرایط آب‌وهوایی و دمای محیط

• کیفیت عایق‌کاری ساختمان

• نوع پنجره‌ها و میزان تابش آفتاب

• ساعات فعالیت یونیت‌های داخلی

• بازده کمپرسور و سیستم کنترلی

• کیفیت نصب و نگهداری

• نحوه استفاده کاربران از دستگاه

کمپرسور اینورتر با تنظیم ظرفیت می‌تواند عملکرد سیستم را در بارهای جزئی بهینه کند.

بااین‌حال، برای ارزیابی مصرف انرژی باید راندمان واقعی مدل، شاخص‌های فنی و شرایط بهره‌برداری پروژه بررسی شود.

آیا VRF از کولر گازی کم‌مصرف‌تر است؟

در برخی پروژه‌های دارای بار متغیر و تعداد زیاد زون مستقل، VRF می‌تواند بهره‌وری انرژی بهتری ارائه دهد.

اما این نتیجه برای تمام ساختمان‌ها قطعی نیست. یک کولر گازی اینورتر با راندمان مناسب نیز ممکن است برای یک واحد کوچک، از نظر اقتصادی انتخاب بهتری باشد.

سیستم VRF برای کدام شهرهای ایران مناسب است؟

ایران دارای اقلیم‌های بسیار متفاوتی است و انتخاب VRF باید با توجه به شرایط واقعی هر منطقه انجام شود.

VRF برای مناطق گرمسیری جنوب ایران

در شهرهایی مانند اهواز، آبادان، خرمشهر، بندرعباس، کیش، قشم، بوشهر و چابهار، یکی از مهم‌ترین موضوعات، عملکرد دستگاه در دماهای بالا است.

برای این مناطق باید ظرفیت واقعی سرمایش در حداکثر دمای طراحی بررسی شود.

همچنین در مناطق ساحلی، مقاومت تجهیزات در برابر خوردگی و شرایط مناسب نصب اهمیت دارد.

VRF برای مناطق مرطوب شمال کشور

در استان‌های گیلان، مازندران و گلستان و شهرهایی مانند رشت، انزلی، ساری، بابل، آمل، چالوس و نوشهر، کنترل رطوبت و تخلیه صحیح آب تقطیر اهمیت زیادی دارد.

در این مناطق، طراحی هوای تازه و بررسی عملکرد رطوبت‌گیری سیستم باید در محاسبات لحاظ شود.

VRF برای مناطق سردسیر

در شهرهایی مانند اردبیل، تبریز، همدان، سنندج و شهرکرد، ظرفیت گرمایش سیستم در دمای پایین اهمیت ویژه‌ای دارد.

برای این مناطق باید محدوده مجاز عملکرد، افت ظرفیت گرمایشی و شرایط یخ‌زدایی یونیت خارجی بررسی شود.

VRF برای شهرهای بزرگ ایران

در تهران، کرج، مشهد، اصفهان، شیراز، قم، یزد و سایر شهرهای بزرگ، استفاده از VRF برای ساختمان‌های اداری، هتل‌ها، مراکز تجاری و پروژه‌های مسکونی بزرگ قابل بررسی است.

در تمام مناطق، انتخاب نهایی باید با محاسبه بار سرمایشی و گرمایشی انجام شود.

برندهای معتبر سیستم VRF

برندهای مختلفی در جهان سیستم‌های VRF تولید می‌کنند و هرکدام دارای سری‌های متفاوتی از یونیت‌های داخلی و خارجی هستند.

از تولیدکنندگان شناخته‌شده می‌توان به موارد زیر اشاره کرد:

• دایکین (Daikin)

• میتسوبیشی الکتریک (Mitsubishi Electric)

• توشیبا (Toshiba)

• اجنرال (O General)

• سامسونگ (Samsung)

• ال‌جی (LG)

• گری (Gree)

• مدیا (Midea)

• هایسنس (Hisense)

انتخاب بهترین برند تنها به نام تولیدکننده بستگی ندارد. دسترسی به خدمات پس از فروش، قطعات یدکی، ظرفیت دستگاه، مشخصات فنی و شرایط پروژه باید بررسی شود.

قیمت سیستم VRF در ایران

یکی از مهم‌ترین پرسش‌های خریداران، هزینه خرید و نصب سیستم VRF است.

قیمت این تجهیزات بر اساس ظرفیت، برند، نوع سیستم، تعداد پنل‌های داخلی و شرایط اجرای پروژه تعیین می‌شود.

به همین دلیل، اعلام یک قیمت مشخص برای تمام سیستم‌های VRF امکان‌پذیر نیست.

عوامل مؤثر بر قیمت سیستم VRF

برند تولیدکننده: تجهیزات برندهای مختلف دارای ساختار قیمت‌گذاری و امکانات متفاوتی هستند.

ظرفیت دستگاه: افزایش ظرفیت و تعداد ماژول‌های خارجی بر هزینه تجهیزات تأثیر دارد.

تعداد یونیت داخلی: تعداد اتاق‌ها و نوع پنل‌های انتخابی در قیمت نهایی نقش دارند.

نوع سیستم: سیستم‌های مجهز به بازیافت حرارت ممکن است تجهیزات و هزینه اجرایی بیشتری نیاز داشته باشند.

لوله‌کشی: طول مسیر، اختلاف ارتفاع، انشعابات و نوع اتصالات در هزینه نصب مؤثر هستند.

تجهیزات کنترلی: کنترلر مرکزی، سیستم هوشمند و اتصال به BMS می‌توانند هزینه پروژه را تغییر دهند.

نصب و راه‌اندازی: اجرای اصولی سیستم، آزمایش فشار، بررسی نشتی و راه‌اندازی تخصصی بخشی از هزینه نهایی محسوب می‌شوند.

چگونه قیمت دقیق VRF را دریافت کنیم؟

برای برآورد دقیق قیمت بهتر است نقشه معماری ساختمان، متراژ فضاها، شهر محل پروژه، نوع کاربری و شرایط برق در اختیار کارشناس تأسیسات قرار گیرد.

سپس بر اساس محاسبات بار حرارتی، نوع و تعداد تجهیزات مناسب مشخص می‌شود.

نصب سیستم VRF چگونه انجام می‌شود؟

اجرای صحیح سیستم VRF اهمیت بسیار زیادی دارد؛ زیرا کیفیت نصب می‌تواند به‌صورت مستقیم بر راندمان، ایمنی و طول عمر تجهیزات تأثیر بگذارد.



تصویر ۷: نمونه اجرای یونیت‌های خارجی VRF در پشت‌بام یک ساختمان اداری.

مراحل اصلی نصب VRF

۱. بررسی نقشه و محاسبه بار سرمایشی و گرمایشی ساختمان

۲. انتخاب ظرفیت و تعداد یونیت‌های داخلی و خارجی

۳. تعیین محل نصب تجهیزات و مسیر لوله‌کشی

۴. اجرای لوله‌های مسی و اتصالات مخصوص

۵. نصب یونیت‌های داخلی و خارجی

۶. اجرای سیم‌کشی برق و شبکه ارتباطی کنترلرها

۷. آزمایش فشار، نشتی‌یابی و وکیوم طبق الزامات سازنده

۸. شارژ مبرد و انجام راه‌اندازی تخصصی

۹. آزمایش عملکرد سیستم در حالت‌های مختلف و تحویل پروژه

رعایت محدودیت‌های فنی سازنده و الزامات ایمنی مربوط به مبرد در تمامی این مراحل ضروری است.

سرویس و نگهداری سیستم VRF

سیستم VRF نیز مانند سایر تجهیزات پیشرفته تهویه مطبوع به سرویس و نگهداری دوره‌ای نیاز دارد.



تصویر ۸: بررسی فنی تجهیزات تهویه مطبوع و اهمیت اجرای تخصصی و نگهداری سیستم VRF.

در سرویس دوره‌ای باید وضعیت فیلترهای یونیت داخلی، مبدل‌های حرارتی، فن‌ها، اتصالات الکتریکی، سیستم تخلیه آب تقطیر و عملکرد کنترلرها بررسی شود.

همچنین خطاهای ثبت‌شده در دستگاه می‌توانند اطلاعات مفیدی درباره عملکرد کمپرسور، حسگرها و تجهیزات کنترلی در اختیار تعمیرکار قرار دهند.

نگهداری صحیح به حفظ راندمان و کاهش احتمال توقف ناگهانی سیستم کمک می‌کند.

نکات مهم قبل از خرید سیستم VRF

پیش از انتخاب نهایی این تجهیزات، توجه به چند موضوع ضروری است.

محاسبه ظرفیت واقعی: ظرفیت دستگاه نباید صرفاً بر اساس متراژ تقریبی انتخاب شود.

بررسی زیرساخت برق: تجهیزات باید با ظرفیت برق قابل دسترس در ساختمان هماهنگ باشند.

انتخاب نوع عملکرد: باید مشخص شود ساختمان به سیستم هیت پمپ نیاز دارد یا بازیافت حرارت.

بررسی مبرد: نوع مبرد، طبقه‌بندی ایمنی و الزامات مربوط به نشتی باید مطابق مشخصات دستگاه و مقررات بررسی شود. همه VRFها الزاماً از R410A استفاده نمی‌کنند و این مبرد نیز فاقد اثرات زیست‌محیطی نیست.

بررسی هوای تازه: در ساختمان‌های پرتردد باید سیستم تهویه و تأمین هوای تازه به‌درستی طراحی شود.

دسترسی به خدمات: امکانات سرویس، تأمین قطعات و حضور تکنسین متخصص در شهر محل پروژه اهمیت زیادی دارد.

بررسی هزینه چرخه عمر: علاوه بر هزینه خرید، هزینه برق، تعمیرات، نگهداری و عمر مفید تجهیزات نیز باید ارزیابی شود.

سؤالات متداول درباره سیستم VRF

سیستم VRF چیست و چه کاربردی دارد؟

سیستم VRF نوعی تهویه مطبوع با جریان متغیر مبرد است که برای تأمین سرمایش و گرمایش چندین فضای ساختمان استفاده می‌شود. این سیستم در ساختمان‌های اداری، تجاری، هتل‌ها و مجموعه‌های مسکونی بزرگ کاربرد دارد.

تفاوت VRF و VRV چیست؟

VRF نام عمومی فناوری جریان متغیر مبرد است و VRV نام تجاری شرکت دایکین برای فناوری مشابه محسوب می‌شود.

آیا VRF می‌تواند هم‌زمان سرمایش و گرمایش ایجاد کند؟

بله، اما این قابلیت مربوط به سیستم‌های VRF مجهز به فناوری بازیافت حرارت یا Heat Recovery است. مدل‌های معمولی هیت پمپ چنین قابلیتی را در یک مدار مشترک ندارند.

آیا VRF از چیلر بهتر است؟

هیچ‌کدام در تمام شرایط برتری مطلق ندارند. انتخاب به ظرفیت پروژه، شرایط اقلیمی، هزینه اولیه و هزینه بهره‌برداری بستگی دارد.

آیا سیستم VRF برای منازل مسکونی مناسب است؟

بله، به‌ویژه در ساختمان‌های مسکونی بزرگ یا مجموعه‌هایی با چندین زون مستقل. بااین‌حال، در واحدهای کوچک ممکن است کولر گازی معمولی اقتصادی‌تر باشد.

آیا سیستم VRF نیاز به موتورخانه دارد؟

بسیاری از سیستم‌های VRF هوایی متداول برای تأمین سرمایش و گرمایش خود به موتورخانه متعارف چیلر نیاز ندارند، اما ممکن است تجهیزات جانبی یا سیستم هوای تازه موردنیاز باشد.

سیستم VRF چند پنل داخلی را پشتیبانی می‌کند؟

تعداد مجاز یونیت‌های داخلی به برند، ظرفیت و سری دستگاه بستگی دارد. بعضی مدل‌ها امکان اتصال تعداد زیادی پنل داخلی را فراهم می‌کنند، اما نمی‌توان یک عدد ثابت را برای تمام سیستم‌ها اعلام کرد.

آیا VRF در مناطق گرمسیری ایران قابل استفاده است؟

بله، به شرط آنکه مدل انتخابی برای دمای محیط منطقه مناسب باشد و ظرفیت واقعی سرمایش در شرایط طراحی بررسی شود.

قیمت سیستم VRF چقدر است؟

قیمت با توجه به برند، ظرفیت، تعداد پنل‌های داخلی، نوع سیستم و هزینه‌های لوله‌کشی و نصب تعیین می‌شود. برای دریافت قیمت دقیق، بررسی مشخصات فنی پروژه ضروری است.

آیا سیستم VRF به سرویس دوره‌ای نیاز دارد؟

بله. نگهداری منظم فیلترها، فن‌ها، مبدل‌ها، کنترلرها و مدار مبرد در حفظ عملکرد مناسب دستگاه نقش مهمی دارد.

جمع‌بندی؛ آیا سیستم VRF ارزش خرید دارد؟

سیستم VRF یکی از فناوری‌های پیشرفته تهویه مطبوع است که می‌تواند برای ساختمان‌های چندزون، مجتمع‌های اداری، هتل‌ها، مراکز تجاری و پروژه‌های مسکونی بزرگ انتخاب مناسبی باشد.

کنترل مستقل دما، عملکرد متغیر کمپرسور، تنوع یونیت‌های داخلی و قابلیت مدیریت مرکزی از مهم‌ترین مزایای این سیستم محسوب می‌شوند.

در مقابل، هزینه اولیه، حساسیت اجرا، نیاز به تعمیرکار متخصص و محدودیت‌های فنی شبکه مبرد باید پیش از انتخاب بررسی شوند.

بهترین سیستم VRF دستگاهی است که متناسب با بار حرارتی، شرایط آب‌وهوایی، نوع کاربری و بودجه پروژه انتخاب شده باشد.

مشاوره خرید و استعلام قیمت سیستم VRF از کولرباما

برای دریافت اطلاعات بیشتر درباره انتخاب سیستم VRF، بررسی ظرفیت تجهیزات و مقایسه راهکارهای سرمایشی و گرمایشی، می‌توانید با کارشناسان کولرباما تماس بگیرید.

شماره تماس کولرباما: ۰۹۱۹۴۴۵۸۰۰۵

وب‌سایت: https://coolerbama.com/

همچنین برای مشاهده و مقایسه محصولات سرمایشی می‌توانید به بخش خرید کولر گازی و اسپلیت کولرباما مراجعه کنید.
